管道水用流量計簡單說明：

首先應該知道適合測量管道水的流量計有多種：電磁流量計、超聲波流量計、渦街流量計、孔板流量計、V錐流量計、機械式金屬浮子流量計等；

其次，我們要分析需要確定測量管道水的管道材質和連接方式，如果是選用電磁流量計，要考慮連接方式為法蘭，那么被測管道需要斷開，并焊接法蘭，塑料（PVC）管道或者水泥管道等無法焊接法蘭的材質則最好不要選用電磁流量計。渦街流量計、渦輪流量計、管道式超聲波流量計和孔板流量計也是如此。如果被測點的管道無法斷開，特別是主要供水線路，而管道是塑料或者碳鋼和不銹鋼，可以選擇外夾式超聲波流量計，只要將傳感器綁在管道外側即可實現流量測量。

第三，對測量精度的要求，一般來水，小口徑電磁流量計的精度可以達到0.5級，即誤差為測量結果的0.5%，外夾式超聲波流量計的精度可以達到1.0級，0.5級產品價格較高。

第四，根據現場電源選用合適的流量計。外夾式超聲波流量計使用AC220V即可，如果是野外測量，可以使用蓄電池供電,選用電池供電型流量計。

總之，如果是新管道已經預留法蘭位置，或者是舊管道本來有管道式流量計現在更換新產品，可以用電磁流量計，反之，如果管道上沒有法蘭也不方便斷管，而且想要更經濟劃算，建議使用外夾式超聲波流量計。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?

?

管道水用流量計~電磁流量計

?優勢：

★ 適合管徑DN10-3000，通常測量水的時候優先選擇，精度0.5，特別是口徑大于DN200的管道，最優先推薦；

★ 精度高，0.5級；允許介質中有雜質；安裝方式有法蘭型、插入式或卡箍型；

★ 流量計殼體材質多為碳鋼（也可以定做304不銹鋼），AC220V 或DC24V供電，輸出4-20mA電流、RS485通訊；

★?測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；

★?高清晰度LCD背光顯示，一體式或分體式；

★ 可以做成潛水型。

?技術參數:
★?儀表精度：管道式0.5級、1.0級；插入式2.5級
★?測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
★ ?流速范圍：0.2～10m/s
★?環境溫度：-40℃～+60℃
★ ?介質溫度：聚四氟乙烯襯里≤180℃ ??橡膠材質襯里: ≤65℃
★?防爆標志：ExmibdⅡBT4
★?外磁干擾：≤400A/m
★?外殼防護： IP65，IP67，IP68
★?輸出信號：4～20mA.DC，負載電阻0～750Ω
★?通訊輸出：RS485或CAN總線
★?電源電壓：90～220V.AC、24±10%V.DC
★?最大功耗：≤10VA

?常用樣品展示：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （管道水用流量計）

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （大口徑電磁流量計）?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （大口徑電磁流量計）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （不銹鋼殼體電磁流量計）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （高壓型電磁流量計）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （插入式電磁流量計）

?

?

?

電磁流量計詳細網頁說明：http://m.qtu66.cn/chanpin/detail/66

電磁流量計使用說明書下載：http://m.qtu66.cn/xiazai/detail/136

?

?

管道水用流量計~渦輪流量計

?優點：

★ 適合口徑DN0.5-300，最小口徑可以做到DN0.5mm;多使用于精確計量，精度最高0.2；

★ 體積小巧、輕便，多使用于實驗室；

★ 三線制脈沖信號、二線制4-20m電流信號多使用于定量控制、PLC 系統中；

★ 連接方式螺紋、法蘭或者卡裝；材質可以定制316L、304等，多使用于食品醫藥行業；

★ 最遠傳輸距離：1000m

?技術參數：

? ? ?★?測量范圍：0.01m3/h～1800m3/h

? ? ?★?口徑: DN0.5 mm～300mm

? ? ?★?最高工作壓力: 可達35MPa

? ? ?★?精度等級: 0.2 ?0.5 ?1.0級

? ? ?★?環境溫度 -20℃～55℃;

? ? ?★?相對溫度：5%～95%

? ? ?★?被測介質溫度：-20℃～120℃, 最高可達160℃

? ? ?★大氣壓力：86Kpa～106Kpa

? ? ?★防爆等級：ibⅡBT4

? ? ?★信號傳輸距離：傳感器至顯示器的距離可達1000m

?樣品展示：

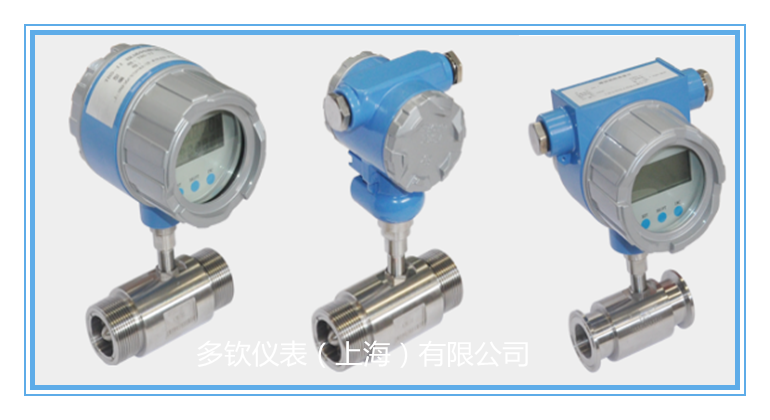

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（渦輪流量計現場顯示型螺紋、卡箍連接）

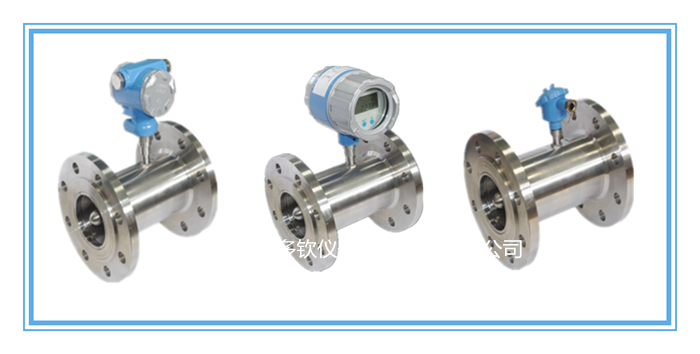

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（渦輪流量計法蘭連接）

渦輪流量計網頁詳細介紹：http://m.qtu66.cn/chanpin/index/35

使用說明書下載：http://m.qtu66.cn/xiazai/detail/142

?

?

管道水用流量計~渦街流量計

?優勢：現場顯示，電池供電或DC24V供電。

?對比說明：渦街流量計測量液體時，相對于電磁流量計（精度0.5）、渦輪流量計(精度1.0)來說，精度偏低為1.0；但是對于不方便供電（即需要電池供電）的場合，此精度能滿足要求時可優先選擇，性價比高，經濟實惠。

?

??主要技術指標

?

?

使用說明書下載：http://m.qtu66.cn/xiazai/detail/119

?產品詳細網頁介紹：http://m.qtu66.cn/chanpin/detail/34

?

?

?管道水用流量計~金屬浮子流量計

優勢：

★ 純機械式，垂直安裝下進上出，無需供電；（也可水平安裝）

★ 指針式，顯示瞬時流量；

★ 可以回零，可帶上限或下限報警或同時報警；

★ 對于低流量、低壓力測量優勢比較明顯。

技術要求

? ??★測量范圍：水（2.5～60000）L/h

? ??★??準確度等級： 1.5、2.5級。

? ??★?量程比： 10：1。

? ? ?★?工作壓力： DN15～50，4 MPa； DN80～100，1.6MPa。

? ? ?★介質溫度： －80℃～200℃（內襯F46流量計0℃～80℃）。

? ? ?★液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

? ? ?★?連接方式：法蘭連接、螺紋連接等；

? ? ?★ ?法蘭采用GB/T9119.8～10標準。

? ? ?★?總長度： DN15～100 250mm。

? ? ?★? 測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等。

?

? ? ?如用戶有特殊要求可特殊訂貨。

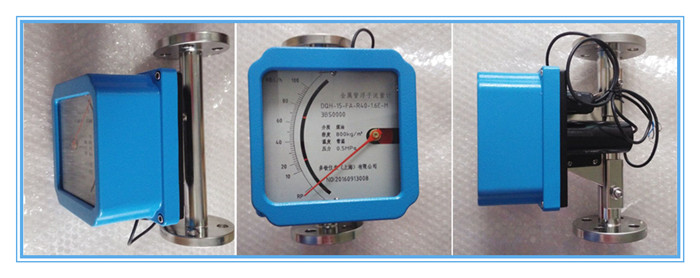

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （純機械式）

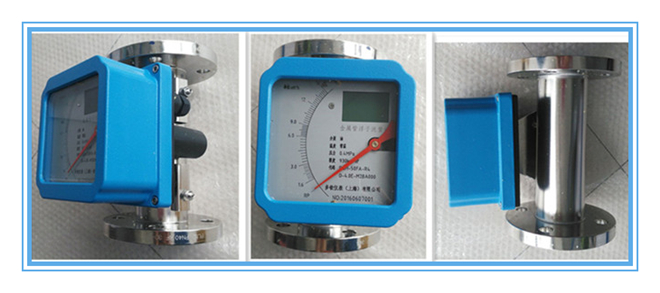

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（智能型金屬浮子 顯示瞬時流量和累計流量）

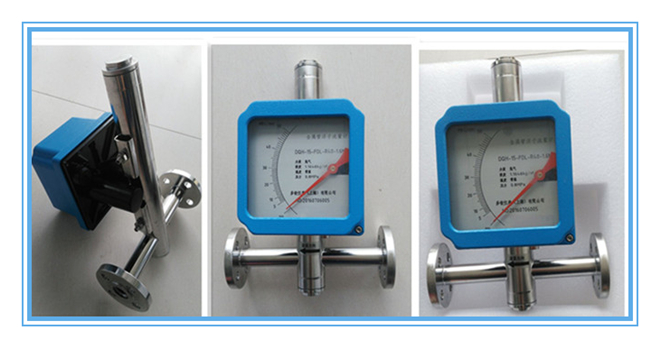

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（水平安裝 純機械式 顯示瞬時流量）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （帶一路報警 下限報警）

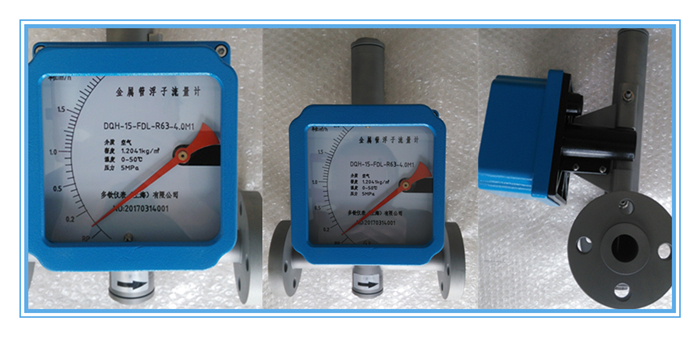

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （高壓型 純機械式 6.3MPa）

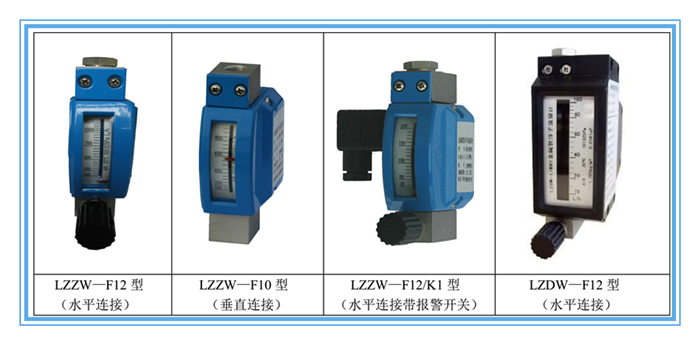

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (微型金屬浮子流量計 迷你型)

?

選型樣本下載：http://m.qtu66.cn/xiazai/detail/65

說明書下載：http://m.qtu66.cn/xiazai/detail/120

?

?

管道水用流量計~外夾式流量計

?使用要求：自來水流充滿管道、均勻的流過，無雜質，DN25-3000

?優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。

?技術參數：

★管道口徑：DN20-DN6000mm

★精度：1.0%,重復性:0.2%

★電流信號：4~20mA或0~20 mA,

★頻率信號：1~9999Hz之間任選（OCT輸出）

★脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出

★報警信號：繼電器及OCT輸出，近20種源信號可選

★數據接口：RS232C串行接口，可選配RS485或CAN總線

★直管段長度:上游≥10D，下游≥5D，距泵出口處≥30D

★流體溫度≤110℃

★管道襯材：鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里

?

更多詳細內容參考：

外夾式超聲波流量計網頁介紹：?http://m.qtu66.cn/chanpin/detail/147

外夾式超聲波流量計說明書下載：http://m.qtu66.cn/xiazai/detail/175

?

?

校驗管道水流量計 ?--- ?手持式超聲波流量計

?用途：校驗管道內水的瞬時流量和累計流量、流速

?優勢：流量計小巧、輕便；方便攜帶；外貼式安裝；可以多次循環安裝，精度1.0，不用破壞管道。

?

?

更多詳細內容參考： 手持式超聲波流量計?http://m.qtu66.cn/chanpin/detail/131

?

?

更多測量管道水流量計歡迎來電來函咨詢。

?測量管道水流量計：V錐流量計 ?http://m.qtu66.cn/chanpin/index/59

?測量管道水流量計：孔板流量計?http://m.qtu66.cn/chanpin/detail/133

?測量管道水流量計需要選擇哪種原理、類型配置，我們將專業為您提供流量計服務。

?

?
